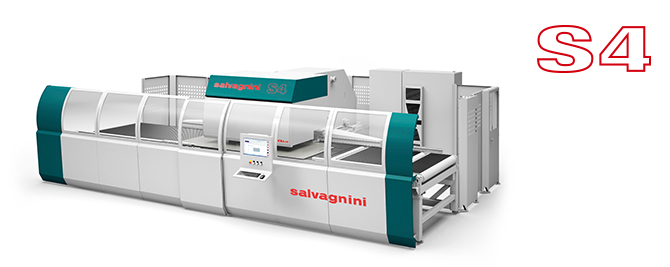

S4 - 펀칭-절단 센터
생산성, 유연성, 효율성: S4Xe 펀칭-절단 센터의 3대 강점
S4 펀칭-절단 센터는 높은 성능과 공정 효율을 보장하면서 동시에 높은 유연성과 생산성을 갖춘 자동 시스템으로써 자재를 가장 효율적으로 관리하여 홀딩 스크랩 (Holding Scrap)이 발생하지 않고 자재 낭비를 최소화할 수 있도록 네스팅 합니다.
S4 펀칭-절단 센터는 살바니니 P4 자동 절곡기와 연동한 라인에서도 최고의 솔루션입니다. 섬세한 조정 기술과 디지털 커뮤니케이션 프로토콜 덕분에 S4Xe는 고속 작업 중에서도 높은 정밀도를 유지하여 놀라운 생산 품질을 보증합니다.
CHECKLIST | |
생산성: | 멀티-프레스 헤드와 그에 내장된 절단기 |
유연성: | 종류가 다른 부품들의 연속 생산을 위하여 다른 종류의 자재들을 1장씩 장비에 연속으로 공급할 수 있는 자동 창고 |
효율성: | 펀칭 및 절단 기능 |
비용 절감: | 홀딩 스크랩 (Holding Scrap)이 발생하지 않음 |
안전: | 사람의 개입이 전혀 없어 완벽한 안전 보장 |
모델 | S4.30 | S4.40 | ||||
기술 제원 | ||||||
최대 투입 소재 | (mm) | 3048 x 1650 | 4064x 1650 | |||
최대 대각 길이 | (mm) | 3466 | 4386 | |||
최소 투입 소재 | (mm) | 370 x 300 | 370 x 300 | |||
펀칭 | ||||||

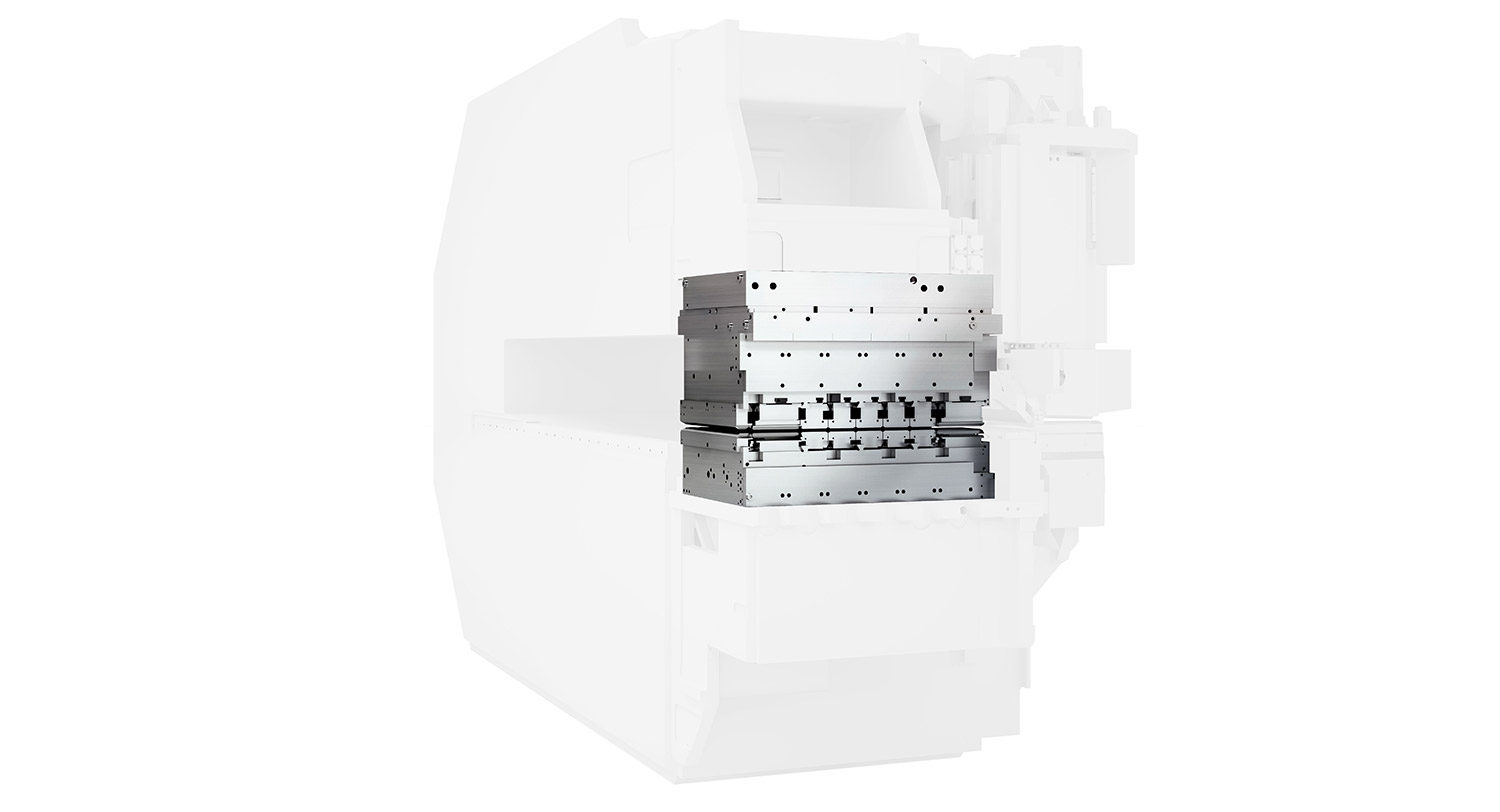

특허 기술 | 멀티-프레스 헤드 | |||||
펀칭 툴 교환 시간 (s) | 0 (모든 툴이 항상 사용 준비가 되어 있음) | |||||
동시에 2개 이상의 툴을 사용 | 가능 | |||||
최대 가공 두께: | ||||||
알루미늄, UTS 200 N/mm2 | 38500 psi | 5.0 | ||||
연강, UTS 410 N/mm2 | 59500 psi | 3.5 | ||||
스텐레스, UTS 610 N/mm2 | 87000 psi | 2.0 | ||||
최소 가공 두께 | (mm) | 0.5 | ||||
멀티-프레스 헤드 타입 | H2 | H3 | H4 | H5 | H6 | |
헤드에 장착 가능한 펀칭 툴 수량 | 76 | 96 | 72 | 64 | 84 | |
절단 | ||||||
특허 기술 | X축, Y축 개별적으로 또는 동시에 절단 | |||||
블레이드 클리어런스 조정 | 자동 | |||||
전단 블레이드 길이 X축 x Y축 | (mm) | 500 x 500 | ||||
최대 가공 두께: | ||||||
알루미늄, UTS 200 N/mm2 | 38500 psi | 5.0 | ||||
연강, UTS 410 N/mm2 | 59500 psi | 3.5 | ||||
스텐레스, UTS 610 N/mm2 | 87000 psi | 2.0 | ||||
최소 가공 두께 | (mm) | 0.5 | ||||
구동 능력 | ||||||
최대 이송 속도: | ||||||
X 축 | (m/min) | 132 | ||||
Y 축 | (m/min) | 96 | ||||
X+Y축 동시 이동 속도 | (m/min) | 163 | ||||
최대 가속도: | ||||||
X 축 | (m/s2) | 30 | ||||
Y 축 | (m/s2) | 15 | ||||
소비 전력 | ||||||
구동 소비 전력 (S4Xe + 냉각기) | (kW) | 21.6 | ||||
대기 소비 전력 | (kW) | 0.7 |
